土工膜是常用在水利、環(huán)保、建筑等多工程中的材料。它有著非常好的防水、防腐、耐候等性能，在施工過程中，焊接是非常重要的，焊接溫度的控制更是重中之重，今天小編來聊一聊它的焊接溫度是多少度呢？

土工膜的焊接溫度是需要精確控制的技術(shù)參數(shù)。土工膜有非常好的耐熱性和耐寒性，它的使用環(huán)境溫度范圍為高溫110℃、低溫-70℃。不過，在焊接過程中，溫度的控制更為嚴(yán)格。根據(jù)前期現(xiàn)場焊接經(jīng)驗和設(shè)計要求，土工膜的焊接溫度一般設(shè)定在270±15℃至330±15℃之間。當(dāng)氣溫處于23~33℃范圍內(nèi)時，復(fù)合膜的焊接參數(shù)可采用不同的檔位進(jìn)行調(diào)整。比如，Ⅱ檔焊接速度（0.8M/min）對應(yīng)的焊接溫度為270±15℃；Ⅲ檔速度（1M/min）對應(yīng)的焊接溫度為300±15℃；而Ⅳ檔速度（1.2M/min）則對應(yīng)330±15℃的焊接溫度。在實際操作中，焊接溫度和焊接速度要根據(jù)現(xiàn)場環(huán)境進(jìn)行微調(diào)，才能確保焊接質(zhì)量。

焊接溫度的選擇對土工膜的焊接效果有直接的影響。一方面，焊接溫度過高會導(dǎo)致復(fù)合土工膜熔化，會影響它的防水效果。過高的溫度會讓土工膜發(fā)生熱變形，甚至燒焦，導(dǎo)致焊縫強(qiáng)度降低，無法形成有效的封閉空間。這樣一來，在封堵后無法進(jìn)行氣密性壓力試驗，嚴(yán)重影響工程的防水性能。另一方面，焊接溫度過低則會導(dǎo)致焊接不牢固，同樣會影響防水效果。溫度過低時，土工膜材料無法達(dá)到足夠的熔化狀態(tài)，焊縫無法充分融合，形成虛焊現(xiàn)象。這樣的焊縫在受力時容易發(fā)生開裂，導(dǎo)致土工膜失效。

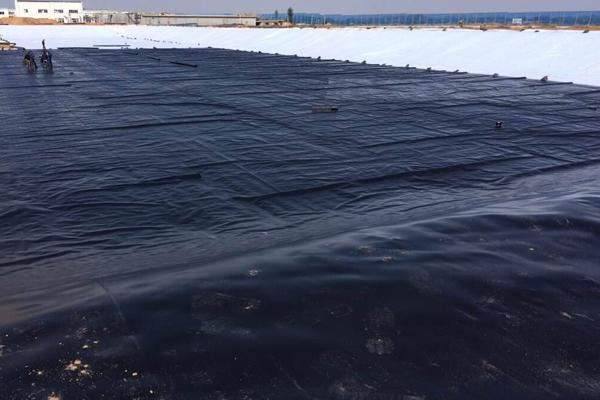

為了確保土工膜的焊接質(zhì)量，除了嚴(yán)格控制焊接溫度外，還要注意以下幾個方面。

1、要保持焊接區(qū)域和焊接設(shè)備的清潔。避免灰塵、油污等雜質(zhì)影響焊接質(zhì)量。

2、在焊接前，要對土工膜表面進(jìn)行清理，去除雜質(zhì)和水分。還要定期對焊接設(shè)備進(jìn)行維護(hù)和保養(yǎng)，確保它處于良好的工作狀態(tài)。

3、要合理控制焊接速度。焊接速度過快或過慢都會影響焊接質(zhì)量。過快會導(dǎo)致焊縫未完全熔化，形成虛焊；過慢則會使焊縫過熱，產(chǎn)生熱變形和燒焦現(xiàn)象。所以，在焊接過程中要根據(jù)實際情況合理調(diào)整焊接速度。

4、還要選擇合適的焊接方法和焊接設(shè)備。根據(jù)工程的具體情況和土工膜的類型選擇合適的焊接方法和設(shè)備是保證焊接質(zhì)量的重要前提。

從上面可以看出，土工膜的焊接溫度是需要嚴(yán)格控制的技術(shù)參數(shù)。在焊接過程中要根據(jù)氣溫條件、土工膜類型以及工程要求選擇合適的焊接溫度和焊接速度。還要保持焊接區(qū)域和設(shè)備的清潔以及合理控制焊接速度也是確保焊接質(zhì)量的重要措施。只有這樣，才能充分發(fā)揮土工膜的優(yōu)良性能，確保工程的安全性和耐久性。
